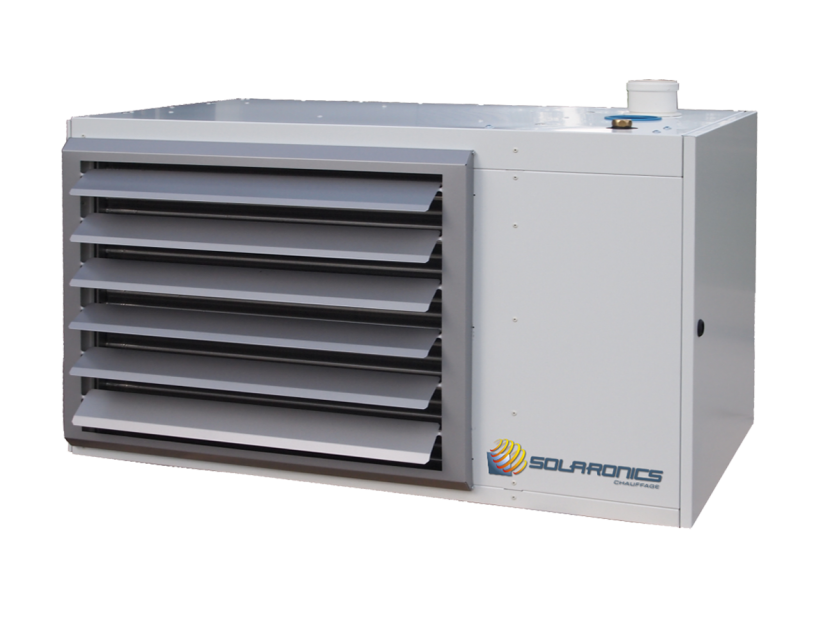

Aérotherme gaz à condensation hélicoïde AC - H

Solution particulièrement adaptée pour le chauffage des bâtiments :

  • de faible hauteur
  • industriels
  • commerciaux
  • tertiaires
  • bien isolés
  • neufs ou à rénover

Avantages

  • Economie de gaz entre 15% et 45%
  • Rendement de combustion record de 107%
  • Modulation continue de 30% à 100%
  • Temps de mise en chauffe ultrarapide
  • Réduction de la stratification
  • Ne nécessite pas de calculs des conduits d’évacuation
  • Sécurité absolue (absence de flamme et de gaz de combustion dans le flux d’air)
  • Température de soufflage adaptée au besoin du bâtiment
  • Composants insensibles à la corrosion
  • Tolérance du foyer humide et de la batterie eau chaude aux arrêts de l’appareil à pleine puissance
  • Encombrement identique aux aérothermes gaz MH
  • Raccordement de la fumisterie par le dessus : solution idéale en remplacement d’appareils

Details techniques

Description

Mini chaufferie complète et pré-réglée
Corps de chauffe en inox avec porte froide (longévité garantie)
Brûleur modulant à pré-mélange (modulation de puissance de 30% à 100%)
Auto adaptation au circuit air / fumées
Optimisation permanente du taux de puissance avec la carte électronique ECO-TEC
Ventilateur à pales de profil aérodynamique en forme de croissant
Grille de soufflage simple déflexion (RAL 9006)
Carrosserie en tôle d’acier avec peinture époxy cuite au four RAL 9003
Conduits d’évacuation en polypropylène haute densité (température maximum des fumées 90°C)
Evacuation des condensats à l’arrière (1 seul siphon diamètre 32)
Fonctionnalités de la régulation : Horloge hebdomadaire - 2 niveaux de consigne de température (jour et nuit) - Sélection de l’état (Arrêt / Marche automatique / Ventilation / Forçage) - Réarmement brûleur

Utilisations

Bâtiments industriels | Jardineries | Serres | Salles de sport | Garages automobiles | Ateliers de production | Concessions automobiles | Entrepôts de stockage | Surfaces de vente

Paramètres

Caractéristiques techniques

    ERP & Industrie Industrie
    AC-H30 AC-H40 AC-H50 AC-H70
Puissance calorifique PCI kW 27 36 45 63
Puissance nominale kW 26,2 34,9 44,1 61,7
Rendement à pleine charge  % 98
Rendement à charge minimum % 108
Débit d’air à 15°C m3/h 2 700 3 450 4 600 5 500
Plages de ∆T air °C 9 - 29 10 - 30 9 - 28 10 - 33
NOx   Classe 5
Débit gaz G20 m3/h 2,86 3,82 4,77 6,68
Débit gaz G25 m3/h 3,18 4,21 5,26 7,37
Débit gaz propane G31 kg/h 2,11 2,81 3,51 4,91
Diamètre gaz 1/2”
Température des fumées °C 50 - 90 50 - 90 50 - 90 50 - 90
Débit de condensats l 1,8 2,4 2,9 5,2
Diamètre raccordement condensats mm 32
Alimentation électrique 1 x 230 V + N - 50 Hz
Puissance électrique W 310 310 640 730
Volume du circuit (eau glycolée - 15°C) l 6,6 7,2 9,2 11,2

Dimensions

    AC-H30 AC-H40 AC-H50 AC-H70

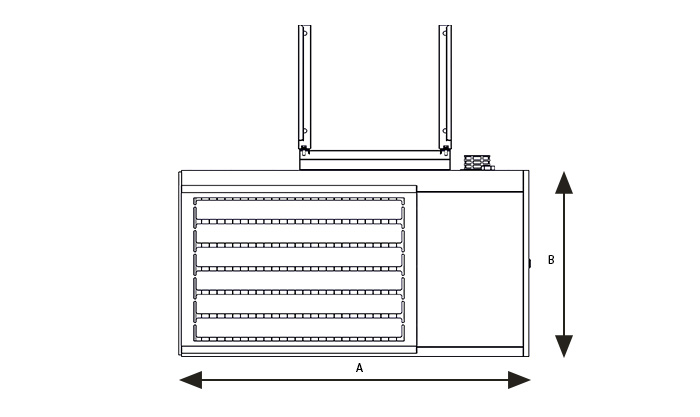

Largeur A mm 1 080 1 080 1 192 1 277
Hauteur B mm 570 624 674 774

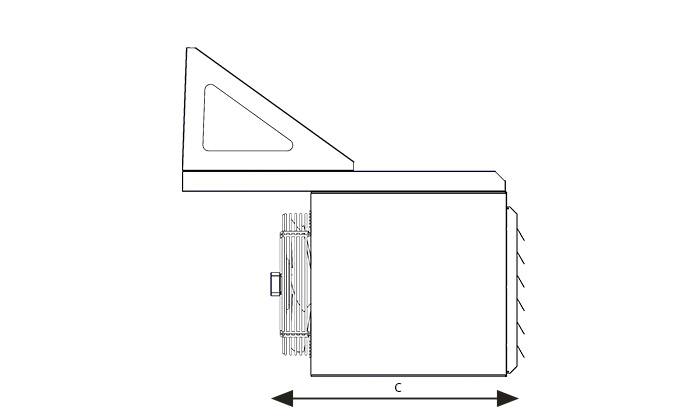

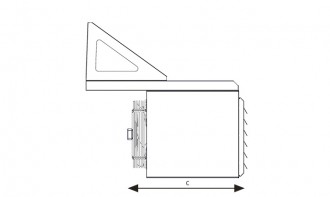

Profondeur C mm 765 765 842 842
Masse kg 88 99 110 135

Références

  • Boa Flex - (France)
  • Casino - (France)
  • Circuit de Charade - (France)
  • Jardinerie Leclerc - (France)
  • Kent International - (France)
  • Metro - (France)
